DU4系列共有4种尺寸，今天向大家详细介绍DU4，外形尺寸48*96这款快速采样电流电压表的接线端子。

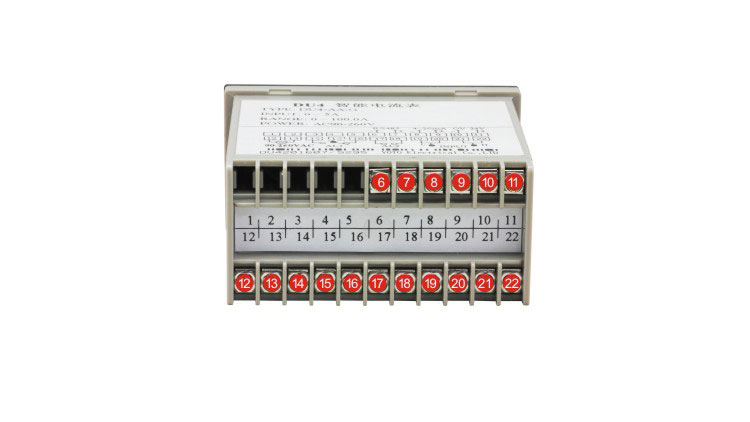

DU4共有17个接线端子，上排6个，从6号到11号端子，前面1号到5号端子是没有的，下排11个，从12号到22号。并不是所有仪表都有这17个接线端子，“输出端子”只有选择了相应“输出功能”的仪表才有。比如说，只选择了485通讯功能的仪表，上排就只有6号和7号端子。

接下来将按顺序分别对这17个端子一一加以说明：

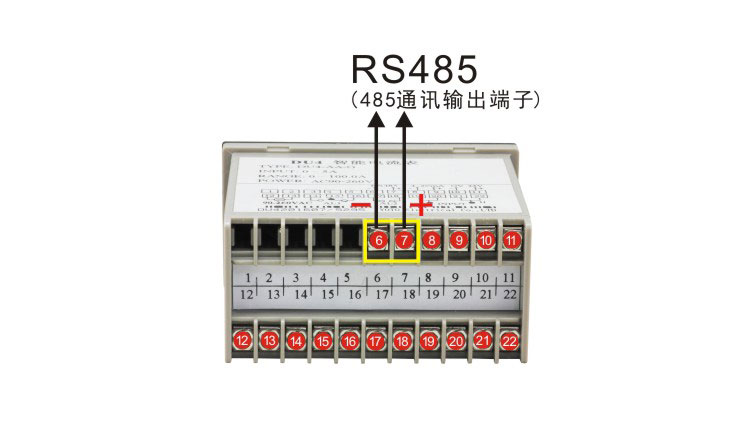

6号、7号端子是485通讯输出端子，6号为“负极”，7号为“正极”。只有选择配备“485通讯功能”的仪表才有这两个端子。

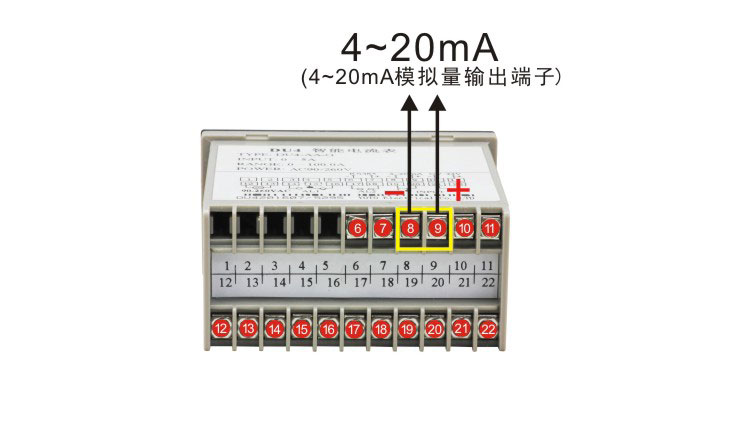

8号、9号端子是4~20mA模拟量输出端子，8号为“负极”，9号为“正极”。 只有选择配备“4~20mA输出功能”的仪表才有这两个端子。

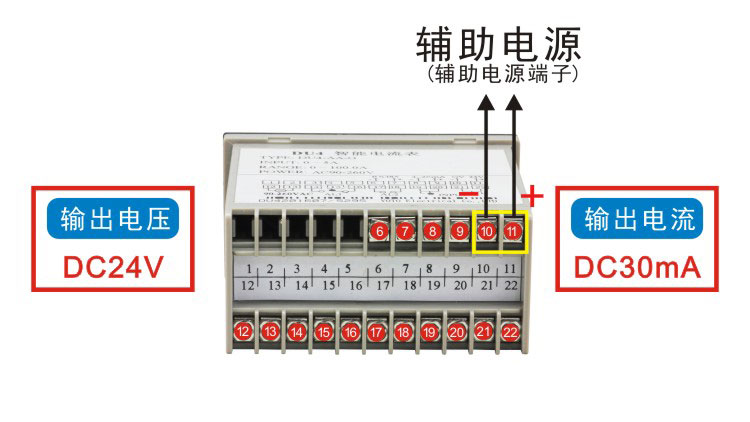

10号、11号端子是辅助电源端子，辅助电源是仪表输出给外部设备用的一个直流电源，输出电压为直流24V，输出电流为直流30mA。10号为“负极”，11号为“正极”。 只有选择配备“辅助电源”的仪表才有这两个端子。

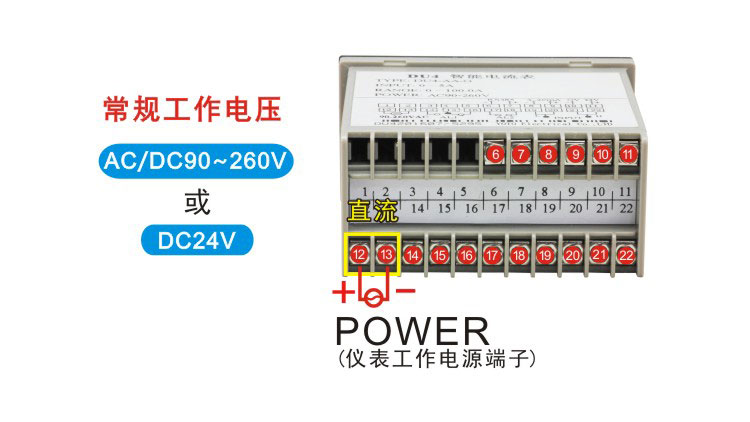

12号、13号端子是“仪表工作电源端子”，DU4常规工作电压是交流或直流90~260V，也可以改直流24V电源。交流供电时不分正负极，直流供电时注意正负极， 12号为“正极”， 13号为“负极”。

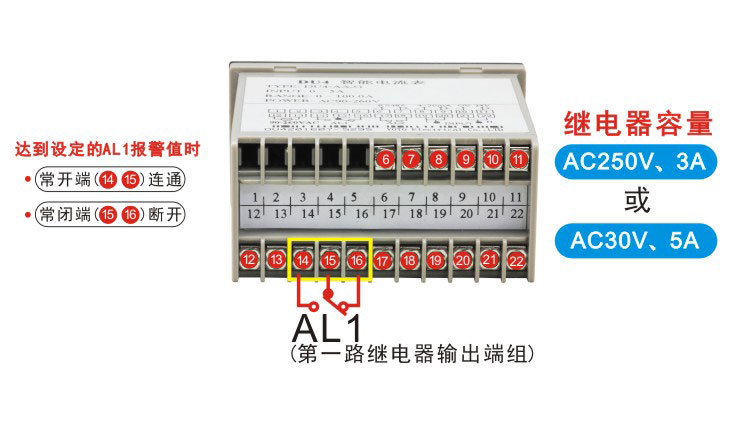

14号、15号、16号是“第一路继电器输出端组”，14号、15号是“常开端”，15号、16号是“常闭端”。当测量值达到预先设置的第一路报警值时，14号、15号端子连通，15号、16号端子断开。这组端子只有选择配备了“一路报警功能”的仪表才会有。需要注意的是：继电器容量是“AC250V、3A或AC30V、5A”，当用继电器直接控制设备时，请务必充分考虑继电器的容量。

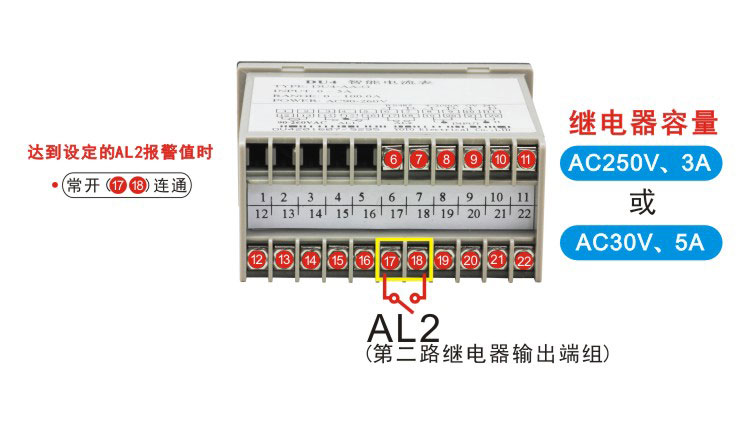

17号、18号是“第二路继电器输出端组”，是一组“常开”端子。当测量值达到预先设置的第二路报警值时，17号、18号端子连通。这组端子只有选择配备了“二路报警功能”的仪表才会有。需要注意的是：继电器容量是“AC250V、3A或AC30V、5A”，当用继电器直接控制设备时，请务必充分考虑继电器的容量。

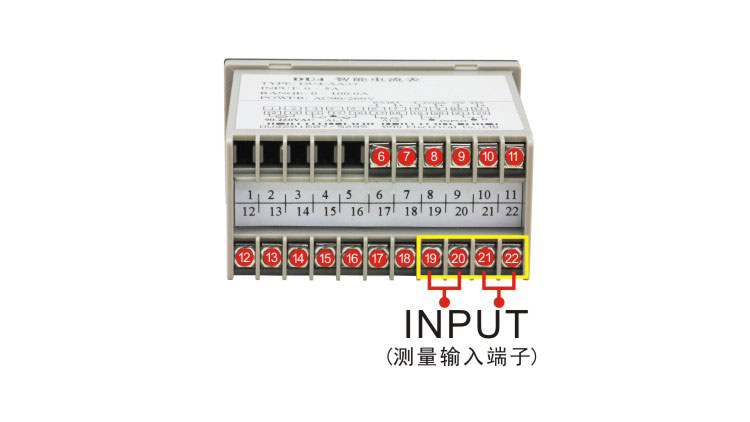

19号、20号、21号、22号端子是测量输入端子。测量时，19号和20号端子外部短接，21号和22号端子外部短接。

DU4数显电流表接线时，将电流表“串联”到待测电路中去；DU4数字电压表接线时，将电压表“并联”到待测电路中去。

需要注意的是：电流表测量5A以上电流时，不要直接接入仪表测量。直流电流要配75mV变比“电流分流器”，交流电流要配5A变比“电流互感器”。电压表测量500V以上电压时，需要配100V变比“电压互感器”。另外，如果你使用的是特殊变比的分流器或者互感器，也可以订做，只需在订购时向客服说明你的变比参数的大小。
