DU4系列共有4种尺寸，今天向大家详细介绍DU4A，外形尺寸96*96这款仪表的接线端子。

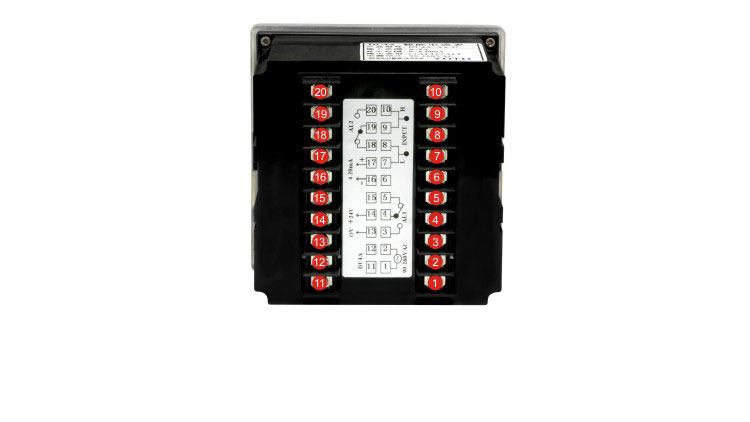

DU4A共有20个接线端子，左右各10个，编号从右下至左上分别是1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20。并不是所有用户都能使用这20个接线端子，“输出端子”只有选择了对应的“输出功能”才有用。比如说，只有选择了“第二路报警功能”的仪表，18号、19号、20号端子才有用。

接下来将按顺序分别对这20个端子一一加以说明：

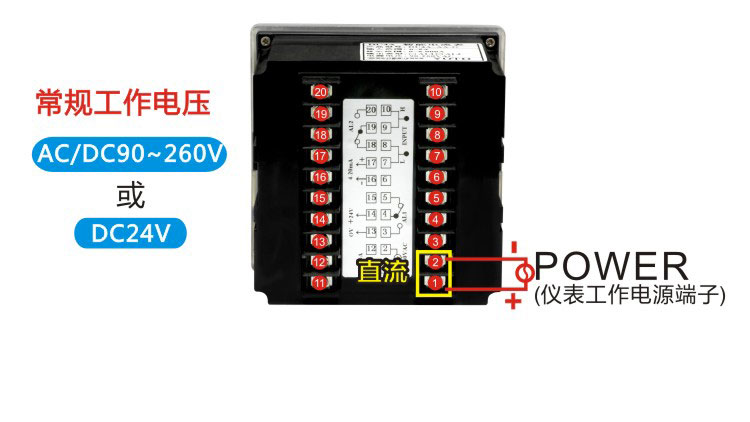

1号、2号端子是“仪表工作电源端子”，DU4A常规工作电压是交流或直流90~260V，也可以订做直流24V电源。交流供电时不分正负极，直流供电时注意正负极， 1号为“正极”，2号为“负极”。

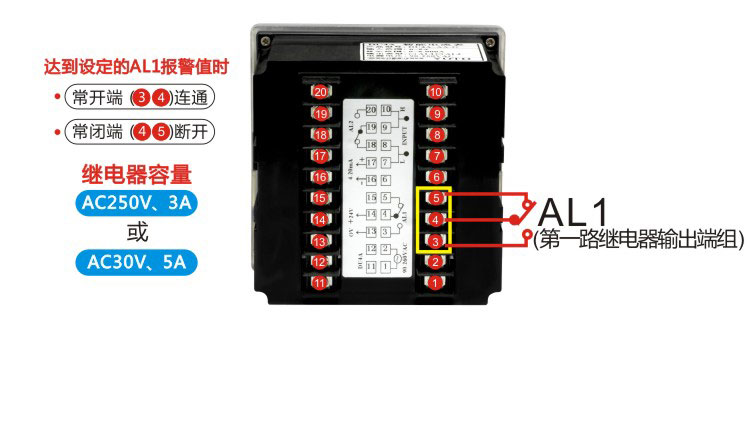

3号、4号、5号是“第一路继电器输出端组”，3号、4号是“常开端”，4号、5号是“常闭端”。当测量值达到预先设置的第一路报警值时，3号、4号端子连通，4号、5号端子断开。这组端子只有选择配备了“第一路报警功能”的仪表才有用。需要注意的是：继电器容量是“AC250V、3A或AC30V、5A”，当用继电器直接控制设备时，请务必充分考虑继电器的容量。

6号端子没有作用

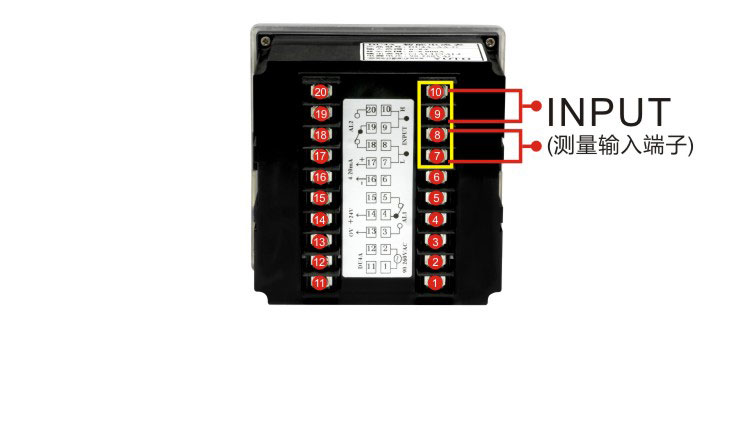

7号、8号、9号、10号端子是测量输入端子。测量时，7号和8号端子外部短接，9号和10号端子外部短接。

11号和12号端子没有作用

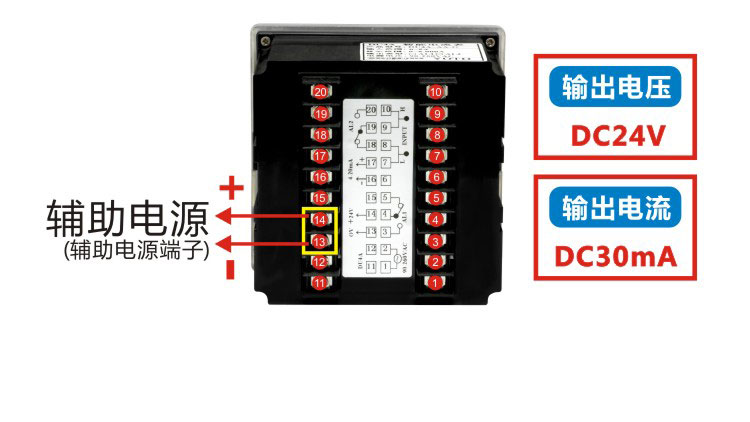

13号、14号端子是辅助电源端子，辅助电源是仪表输出给外部设备用的一个直流电源，输出电压为直流24V，输出电流为直流30mA。13号为“负极”，14号为“正极”。 只有选择配备“辅助电源”的仪表，这两个端子才能用。

15号端子没有作用

16号、17号端子选择配备的功能不同，端子的作用也不同，共分为2种情况：

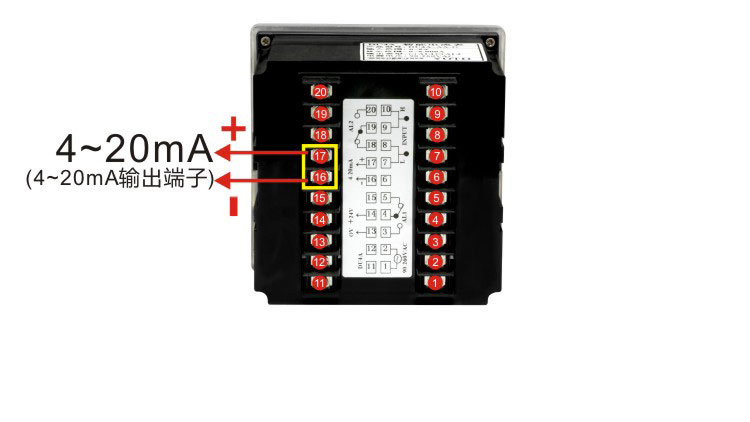

第一种情况：选择“4~20mA模拟量输出功能”时，16号、17号端子是4~20mA输出端子，16号为“负极”，17号为“正极”。

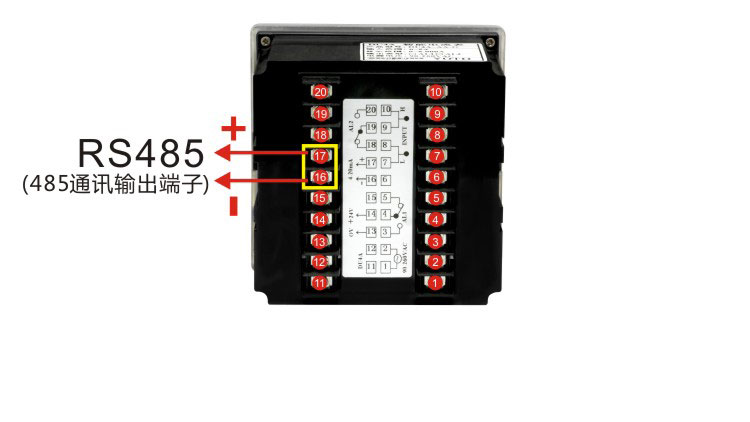

第二种情况：选择“485通讯功能”时，16号、17号端子是485通讯输出端子，16号为“负极”，17号为“正极”。

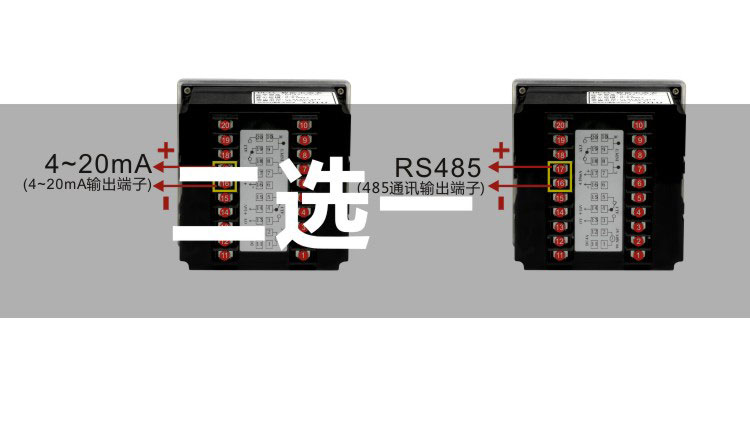

DU4A系列仪表“4~20mA模拟量输出功能”以及“485通讯功能”只能“二选一”

18号、19号、20号是“第二路继电器输出端组”，18号、19号是“常闭端”，19号、20号是“常开端”。当测量值达到预先设置的第二路报警值时，18号、19号端子断开，19号、20号端子连通。这组端子只有选择配备了“第二路报警功能”的仪表才有用。需要注意的是：继电器容量是“AC250V、3A或AC30V、5A”，当用继电器直接控制设备时，请务必充分考虑继电器的容量。

DU4A电流表接线时，将电流表“串联”到待测电路中去；DU4A电压表接线时，将电压表“并联”到待测电路中去。

需要注意的是：DU4A数显电流表测量5A以上电流时，不能直接接入仪表测量。直流电流要配75mV变比“电流分流器”，交流电流要配5A变比“电流互感器”。DU4A数字电压表测量500V以上电压时，也不能直接接入仪表测量，需要配100V变比“电压互感器”。另外，如果你使用的是特殊变比的分流器或者互感器，也可以订做，只需在订购时向客服说明你的变比参数的大小。
