DU4系列共有4种尺寸，今天我们向大家详细介绍DU4D，48*48这款智能电流电压表的接线端子。

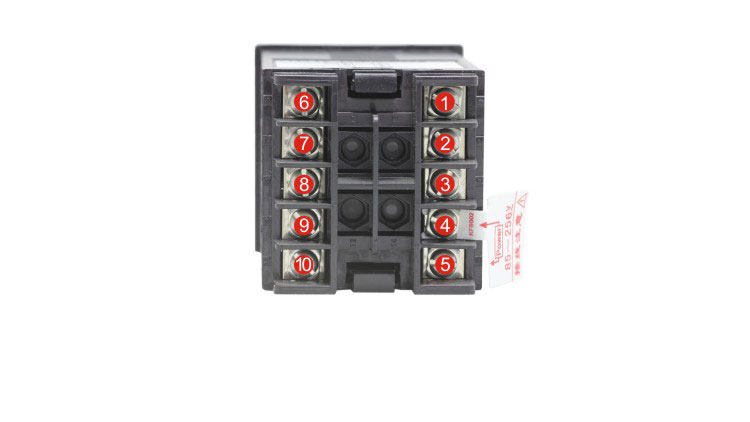

DU4D共有10个接线端子，左右各5个，编码顺序从右上到左下，分别是1、2、3、4、5、6、7、8、9、10。

这10个端子并不是所有用户都能用，输出端子只有选择了相应输出功能的用户才能用。

接下来我将按顺序分别对这10个端子一一加以说明：

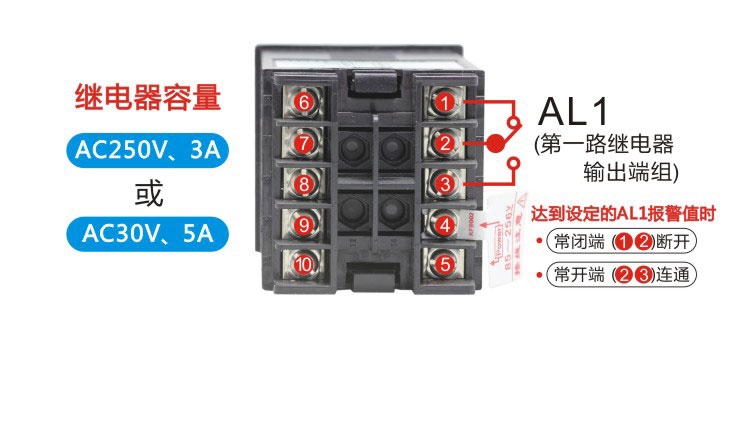

1号、2号、3号端子是“第一路继电器输出端组”，1号、2号是“常闭端”，2号、3号是“常开端”。当测量值达到预先设置的第一路报警值时，1号、2号端子断开，2号、3号端子连通。这组端子只有选择配备了“一路报警功能”的仪表才会有。需要注意的是：继电器容量是“AC250V、3A或AC30V、5A”，用于控制设备时请务必考虑继电器的容量。

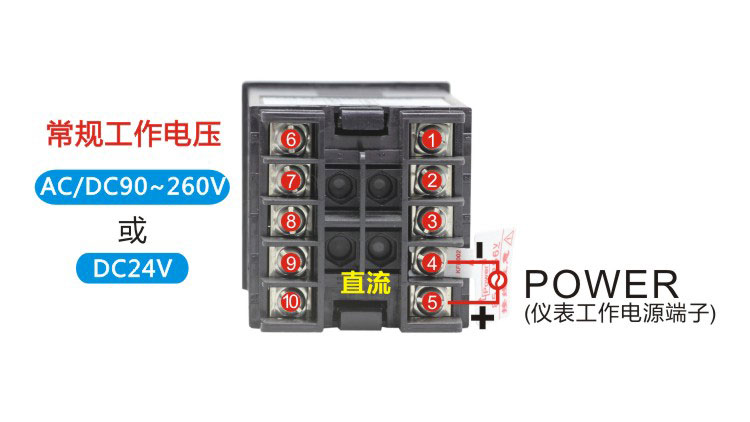

4号、5号端子是“仪表工作电源端子”，DU4D常规工作电压是交流或直流90~260V，也可以改直流24V电源。交流供电时不分正负极，直流供电时注意正负极， 5号为“正极”， 4号为“负极”。

6号、7号、8号端子选择配备的功能不同，端子的作用也不同，共分为3种情况：

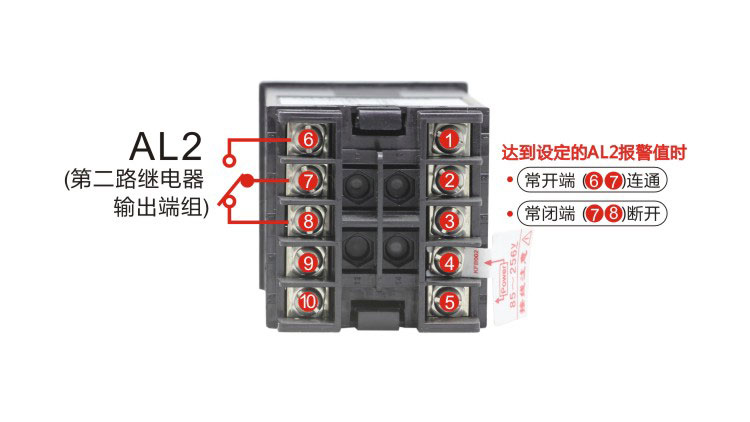

第一种情况：选择“二路报警功能”时，6号、7号、8号端子是“第二路继电器输出端组”，6号、7号是“常开端”，7号、8号是“常闭端”。当测量值达到预先设置的第二路报警值时，6号、7号端子连通，7号、8号端子断开。

第一路报警和第二路报警，哪一路是上限，哪一路是下限是可以自由设置的。第一路报警可以是上限，也可以是下限，第二路报警一样可以是上限，也可以是下限。也就是说“二路报警”可以组合为“上下限报警”或者“两个上限报警”以及还能组合成“两个下限报警”

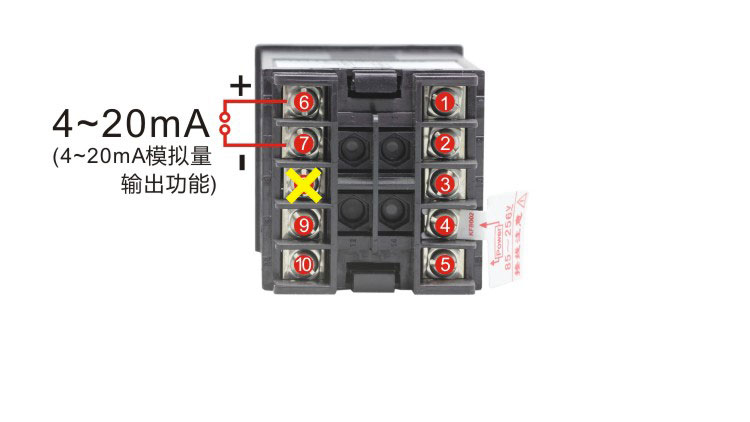

第二种情况：选择“4~20mA模拟量输出功能”时，6号、7号端子是4~20mA输出端子，6号为“正极”，7号为“负极”。8号端子没有作用。

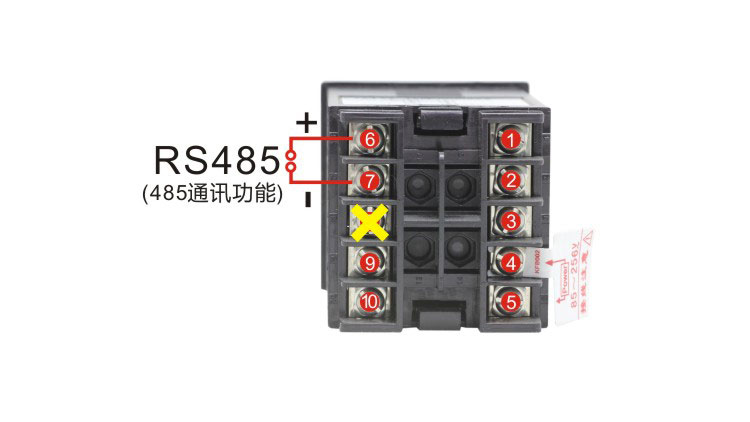

第三种情况：选择“485通讯功能”，6号、7号端子是485通讯输出端子，6号为“正极”，7号为“负极”。8号端子没有作用。

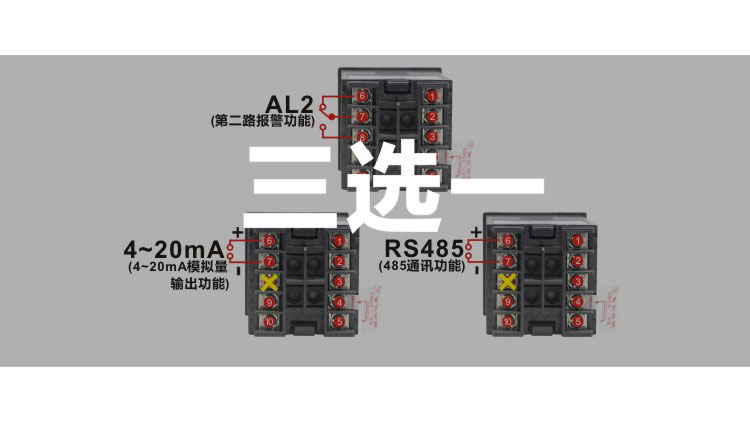

DU4D由于尺寸小，端子数量有限，“第二路报警功能”和“4~20mA模拟量输出功能”以及“485通讯功能”只能“三选一”

9号、10号端子是测量输入端子。

数显电流表接线时，将电流表串联到待测电路中去；数字电压表接线时，将电压表并联到待测电路中去。

需要注意的是：电流表测量5A以上电流时，不要直接接入仪表测量，直流要配75mV变比分流器使用，交流要配5A变比互感器使用。电压表测量500V以上电压时，需要配100V变比互感器使用。另外，如果你使用的是特殊变比，也可以做，但在订购时需要特别向客服说明。
