数显电流表配分流器怎么接线

返回列表 来源:北崎电气 查看手机网址
扫一扫!数显电流表配分流器怎么接线扫一扫!
浏览:- 发布日期:2019-03-14 10:00:00【

    数显电流表配分流器怎么接线,接线过程中有哪些注意事项,我们以北崎DU4系列数显电流表为例来说明。

DU4系列数显电流表图片

DU4系列数显电流表图片

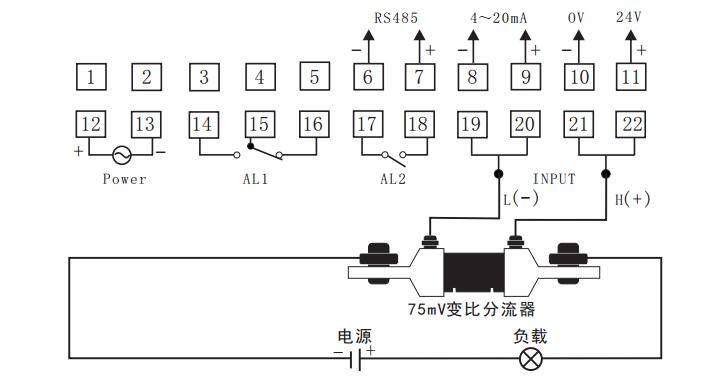

    当DU4系列数显电流表的量程是“直流5A以上时”,比如说量程是“直流100A”,这时DU4系列数显电流表不能直接测量直流100A的电流,需要配75mv变比的分流器使用,将高电流信号降低后输入仪表测量,仪表测量后再将值还原为实际值显示给用户。具体的接线如下图所示:

分流器的图片

分流器的图片(上述图片只是样式之一,仅供参考)

    接线是要注意四个接线柱,分流器通常有4个接线柱,二大、二小。大的接待测电路,小的是经过变比后的,接入到仪表测量。

    DU4系列数显电流表链接:http://www.yotochn.com/Products/du4xldlb.html

    在这要提醒用户,请严格按照您当初跟销售人员报的分流器规格选择分流器,如果要更换分流器,需要在DU4数显电流表的菜单里调“FH值”,使新的“FH值”与新的分流器保持一致。比如说:当初要购买的是“200A:75mv”的数显电流表,为了能使用户拿回去就能使用,出厂时我们会将“FH值”设置为200.0。拿到仪表后,如果您手上的分流器变成了“300A:75mv”,这时应该进入到仪表菜单将“FH值”设置为300.0。数显电流表和分流器的参数一致,测量的结果才准确。

    北崎专注数显工业仪表20年,为用户提供专业的工业用仪表,为用户解决仪表使用的实际问题。北崎新款高速采样的数显电流表、数字电压表、数显功率表,测量快,反应快,主要用于自动化设备配套。欢迎来电咨询,来厂参观。地址:  广东省中山市小榄镇荣华南路8号(泗涌工业村F幢),电话:0760-22112006
