数显电流表配分流器怎么接线

数显电流表配分流器怎么接线，接线过程中有哪些注意事项，我们以北崎DU4系列数显电流表为例来说明。

DU4系列数显电流表图片

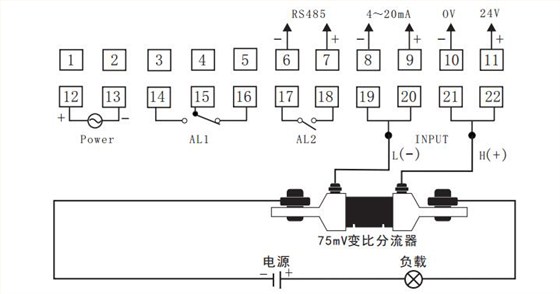

当DU4系列数显电流表的量程是“直流5A以上时”，比如说量程是“直流100A”，这时DU4系列数显电流表不能直接测量直流100A的电流，需要配75mv变比的分流器使用，将高电流信号降低后输入仪表测量，仪表测量后再将值还原为实际值显示给用户。具体的接线如下图所示：

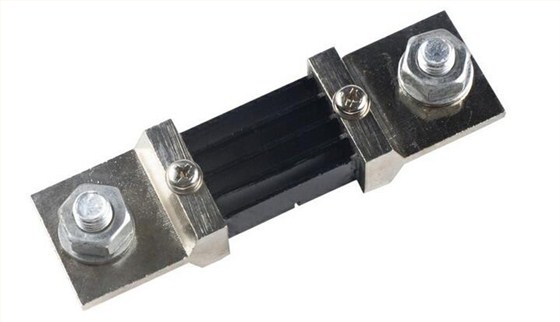

分流器的图片（上述图片只是样式之一，仅供参考）

接线是要注意四个接线柱，分流器通常有4个接线柱，二大、二小。大的接待测电路，小的是经过变比后的，接入到仪表测量。

DU4系列数显电流表链接：http://www.yotochn.com/Products/du4xldlb.html

在这要提醒用户，请严格按照您当初跟销售人员报的分流器规格选择分流器，如果要更换分流器，需要在DU4数显电流表的菜单里调“FH值”，使新的“FH值”与新的分流器保持一致。比如说：当初要购买的是“200A：75mv”的数显电流表，为了能使用户拿回去就能使用，出厂时我们会将“FH值”设置为200.0。拿到仪表后，如果您手上的分流器变成了“300A：75mv”，这时应该进入到仪表菜单将“FH值”设置为300.0。数显电流表和分流器的参数一致，测量的结果才准确。
