数显压力表PE8A在PE8的基础上做了哪些改变

2019-01-12 10:56:27 北崎电气浏览:-

数显压力表PE8A在PE8的基础上做了哪些改变


数显压力表PE8A在PE8的基础上做的改变主要有四个:面贴、操作菜单、通讯协议、材料


PE8A和PE8的区别图1

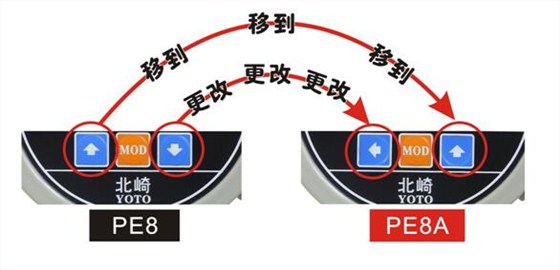

一、面贴的变化“上方向键”移动到了右边,“下方向键” 移动到左边,并改为“左方向键”

PE8A和PE8的区别图2

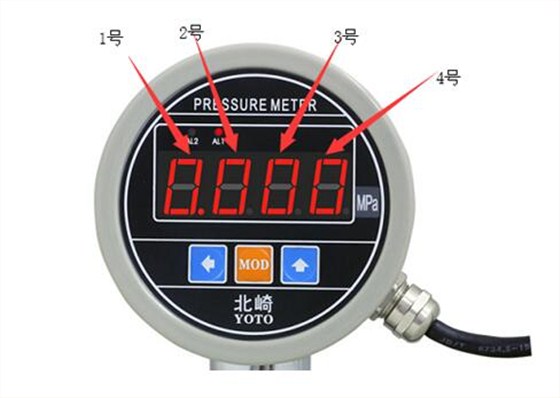

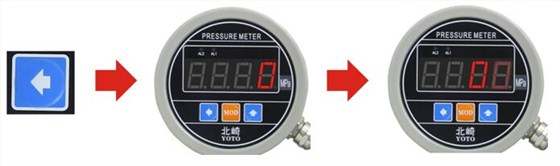

“左方向键”又叫“移位键”,用于移动要修改的位置,可以单独修改1、2、3、4号数码管的数值,使操作更加简单

PE8A和PE8的区别图3

PE8A和PE8的区别图4

二、操作菜单变化:细分操作菜单,简化操作流程

PE8A和PE8的区别图5

操作菜单从原来的2大类增加为现在的5大类,从PE8“仪表功能设置流程图”中细分出三大类菜单:

1、所有“与报警相关”的菜单提取出来,归类为“报警输出设置流程图”

2、所有“与变送相关”的菜单提取出来,归类为“变送(4-20mA)设置流程图”

3、所有“与通讯相关”的菜单提取出来,归类“通讯(RS485)设置流程图”

细分之后,用户可以直达报警设置、变送设置和通讯设置,减少了中间过程,操作更简单明了。

第一类:报警值菜单

无需密码即可进入,用户在这里修改报警值的大小。虽然这两个菜单“与报警相关”,但我们仍然将他单独归类,是为了方便一线操作人员随时修改报警值。

第二类:仪表基础功能设置

进入密码”0055”,用户在这里修改小数点、满度值、零点值、修正系数、采样速度、零点屏蔽、修正值

第三类:报警方式设置

进入密码“0066”,这里归纳了除报警值以外所有与报警相关的菜单(考虑到一线工作人员需要经常设置报警值,因此报警值的设置单独提取出来归为一类,方便随时修改报警值大小)。用户可以在这里设置“上限报警”、“下限报警“,”报警回差”,“死区”(不报警的区域)

第四类和第五类:4~20mA和485通讯设置

进入密码都是“0077”,由于这两个功能不能同时配备,所以共用了同一密码,根据订购时要求的功能,输入“0077”会进入到相应的功能菜单。

三、采用新的通讯协议

四、统一材料,统一精度

传感头统一采用扩散硅,精度统一为0.5%F.S
