数显电流表配互感器怎么接线

很多人不知道数显电流表配互感器怎么接线，这个问题光靠描述也确实很难回答，所以让我们来看一个实例。通过实例更容易了解互感器怎么接线，以及在接线中应该注意哪些事项。

我们以北崎的DU4系列数显电流表为例。

（正面图）

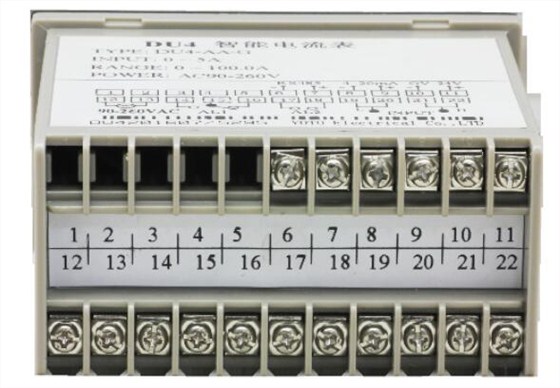

（背面接线端子图）

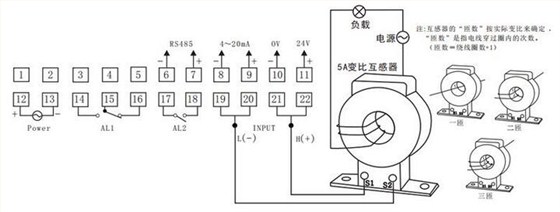

（DU4数显电流表配互感器接线图）

此图来自北崎DU4数显电流表电子版说明书

从上图我们可以清晰的看到，数显电流表接互感器时应该如何接线。首先仪表测量的是互感器变比（降低）之后的电流，通常都是0~5A的电流值。其次仪表显示的是实际大小值，而不是降低后测量出来的值。因为仪表会将降低后测出来的值乘以降低的倍数，还原为实际电流值显示。

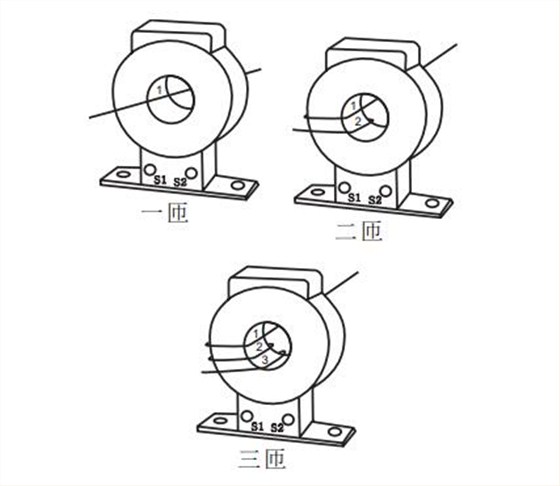

使用互感器测电流有个要注意的地方，常规的互感器有个绕圈“匝数”。如果测量不准，通常问题就出在绕圈“匝数”不对。很多人会将匝数理解为线绕互感器的圈数，这其实是不对的。一匝指的是有一根线穿过互感器，也就是说“一匝”其实绕圈数为0。仔细看下图就可以发现这个问题。

另一个测不准的原因就是仪表的菜单设置不对。DU4系列数显电流表和互感器配套使用时，DU4的”FH菜单“必须与互感器保持一致。比如说互感器的规格是”75A：5A“那么”FH菜单“应设置为75，如果互感器的规格是”200A：5A“，那么”FH菜单“应该设置为200。

DU4系列数显电流表链接：http://www.yotochn.com/Products/du4xldlb.html
