数显电流表的报警是什么

2019-03-23 10:00:00 原创浏览:-

数显电流表的报警是什么

我们通常对报警的第一反应就是有声音有灯光的报警。但数显电流表的报警其实是一个继电器信号。这个继电器信号是一个常开或常开常闭触点。

继电器信号是一个无源开关量信号,有继电器功能的数显电流表,都会配置有报警条件设置菜单,用户可以在菜单中设置相应的数值。当测量的电流值处在报警范围内时,继电器动作,常开变常闭。当电流值处在报警范围外时,继电器复位。

以北崎DU4系列数显电流表为例。

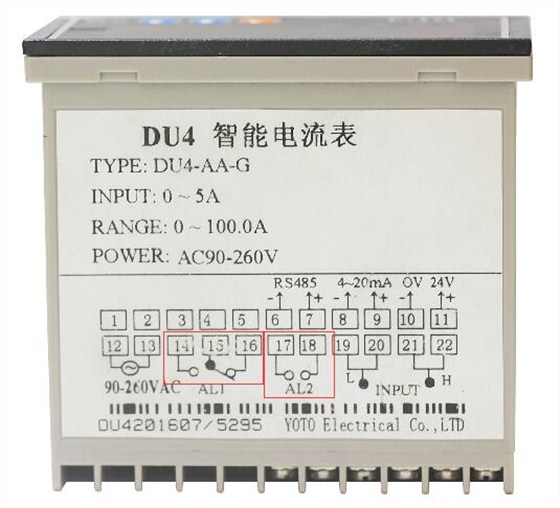

DU4侧面白色标签AL1和AL2输出

AL1是一组常开常闭触点,当数显电流表不报警时,14和15断开,15和16闭合。当数显电流表报警时,14和15闭合,15和16断开。AL2是一组常触点,不报警时断开,报警时闭合。

可以通过继电器通断来控制声光设备,实现声光报警。但使用时要注意,继电器只能过3A以下的电流,如果电流过大不能直接用仪表的继电器通断来控制,需要外接一个“中间继电器”或“交流接触器”使用,实现二次控制。
